Visualización de datos vectoriales

Simbología

QGIS ofrece varias formas de visualizar datos vectoriales. En la pestaña Symbology, puede seleccionar entre varios métodos de simbolización

Símbolo único

• Asigna un símbolo a cada entidad del conjunto de datos, sin importar si los atributos son diferentes.

Por ejemplo, asigne un símbolo de hospital a una capa que solo contenga puntos que muestren la ubicación de hospitales.

Categorizado

• Clasifica las entidades en categorías utilizando un atributo (Value).

• Se crea una categoría para cada valor único de este atributo.

• Se puede signar a un símbolo diferente a cada categoría.

• Puede utilizarse tanto para datos nominales como ordinales.

Por ejemplo, asigne un símbolo diferente para cada tipo de edificio (industrial, comercial, público, residencial,…)

Graduado

• Crea clases para datos numéricos.

• Se puede seleccionar un gradiente de color para representar la distribución de los datos

Por ejemplo, cree seis clases de tamaños de población y asigne un gradiente de color de blanco a rojo para indicar el tamaño de la población en un distrito.

Basado en reglas

• Cree reglas utilizando una expresión y asigne un símbolo a las entidades en las que se aplica la regla.

• Puede especificar con mayor precisión las entidades que desea simbolizar.

• Puede utilizar valores de distintos atributos (por ejemplo, tipo de edificio y distrito urbano).

• El constructor de expresiones le ayuda a crear reglas mostrando los valores, campos, operadores, etc. disponibles.

Por ejemplo, seleccione un símbolo para cada centro de salud que sea un hospital y que haya superado su capacidad.

Mostrar sólo los contornos de los polígonos

En este ejemplo, queremos cambiar la simbología de una sola capa para que solo sean visibles los contornos de los polígonos.

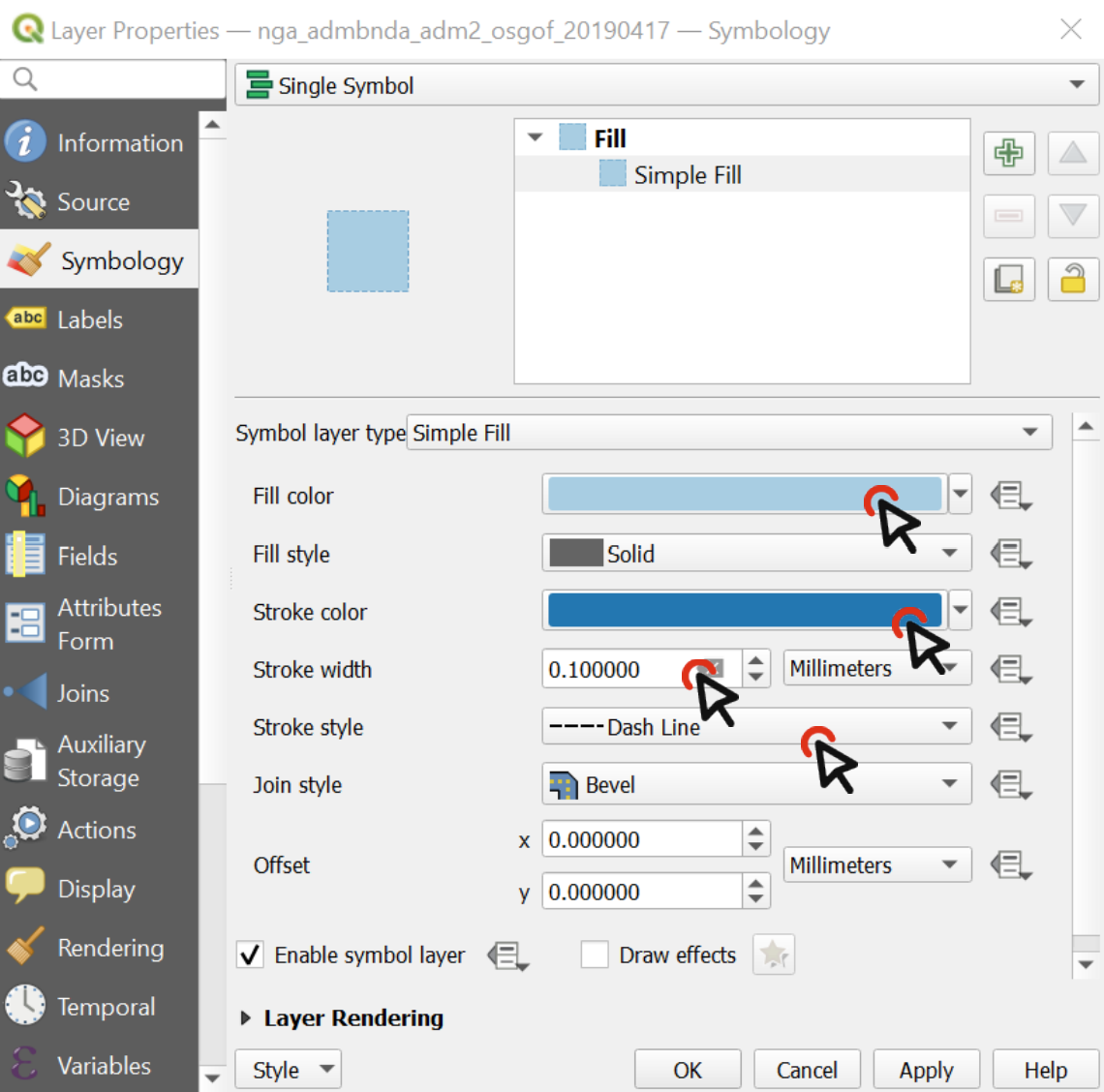

Para cambiar la simbología de una sola capa:

1. Abra la página Styling panel y vaya a la pestaña symbology. Por defecto, la simbología se establecerá en Single Symbol. Esto significa que se aplicarán los mismos colores y contornos a todos las entidades de esa capa.

2. Haga clic en Simple Fill

3. Haga clic en la flecha situada a la derecha de Fill Colour

4. Marque la opción Transparent Fill.

Cambiar el estilo de varias capas superpuestas

En este ejercicio, aplicaremos el mismo estilo a todas las entidades de una capa, pero cambiaremos varias capas y las superpondremos para que cada una sea visible con un estilo diferente. Tenemos los polígonos para tres niveles administrativos.

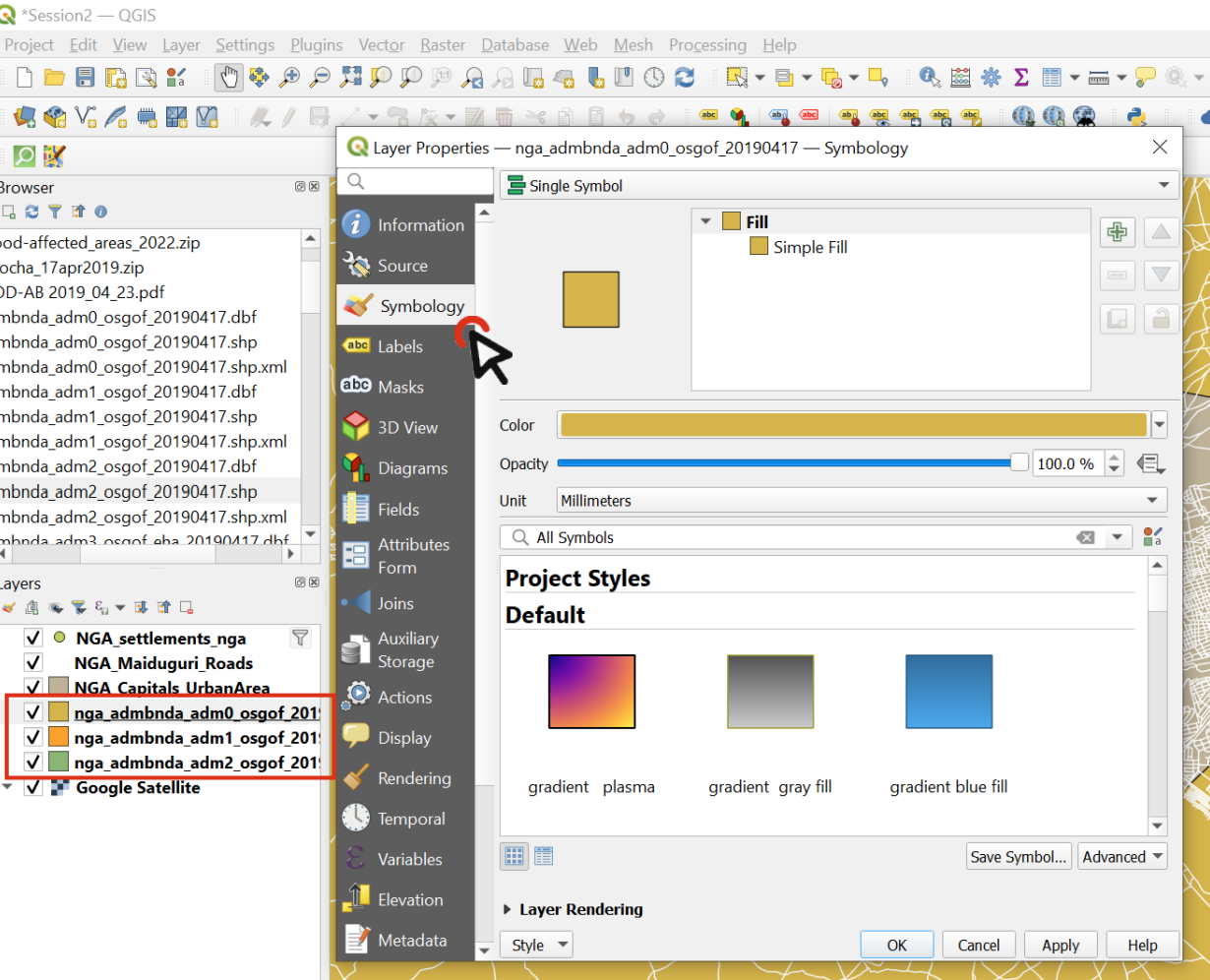

Fig. 20 Ordene las capas y vaya al panel de estilo de la capa superior

1. Añada los Adm0, Adm1 y Adm2 shapefiles a su proyecto de la Sesión 2.

2. Ordene las capas para que todas sean visibles: Ponga la capa Adm2 en la parte inferior, luego la Adm1 y después Adm0. Al principio, esto puede parecer raro porque Adm0 lo cubrirá todo.

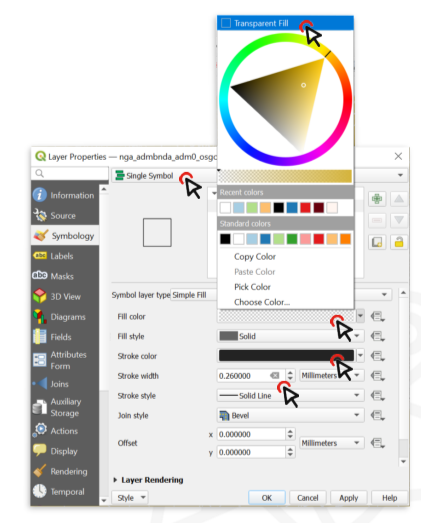

3. Cambie la simbología de la capa Adm0 abriendo el panel de estilos y yendo hasta la pestaña Symbology.

Fig. 21 Cambiar el tipo de relleno

4. Haga clic en Simple Fill para abrir las opciones de estilo.

5. Despliegue el menú Fill Colour y marque la opción Transparent Fill. Esto hará visibles solo los límites, por lo que podremos ver la capa bajo ésta.

6. Elija un Stroke Colour, y haga que el Stroke Width sea de 0,66 milímetros.

7. Haga clic en OK

8. Repita el mismo proceso para la capa Adm1, utilizando el mismo color que para Adm0 (estará en “Recent colors” y deje el ancho del trazo en 0,26.

9. Ahora podemos ver los límites del país y sus estados, y detrás los distritos (Adm2).

10. Hagamos que el estilo de la capa del distrito sea coherente con los demás.

11. Elija una Fill Color

12. Utilice el mismo color de trazo` que para Adm0 y Adm1, pero haga que el ancho sea de 0,1 milímetros y el estilo de trazo Dash Line

13. Haga clic en OK y mire el mapa: ¡Parecería tener un mejor aspecto!

Fig. 22 El estilo de un dato vectorial consiste en el color y el contorno

Utilizar diferentes estilos en una misma capa

Podemos utilizar la simbología para mostrar la diferencia entre las entidades en la misma capa. Por ejemplo, podría tratarse de distintos tipos de edificios, cantidades de casos Covid por distrito o tipos de carreteras. Podemos elegir un atributo específico de un conjunto de datos para asignar diferentes colores, contornos o tamaños a las entidades:

1. Desde su carpeta shapefile, arrastre el shapefile de incidentes de seguridad ACLED a su mapa

2. Abra el Symbology tab para esa capa y elija Categorized en lugar de Single Symbol.

Note

La simbología categorizada se utiliza cuando se dispone de variables discretas.

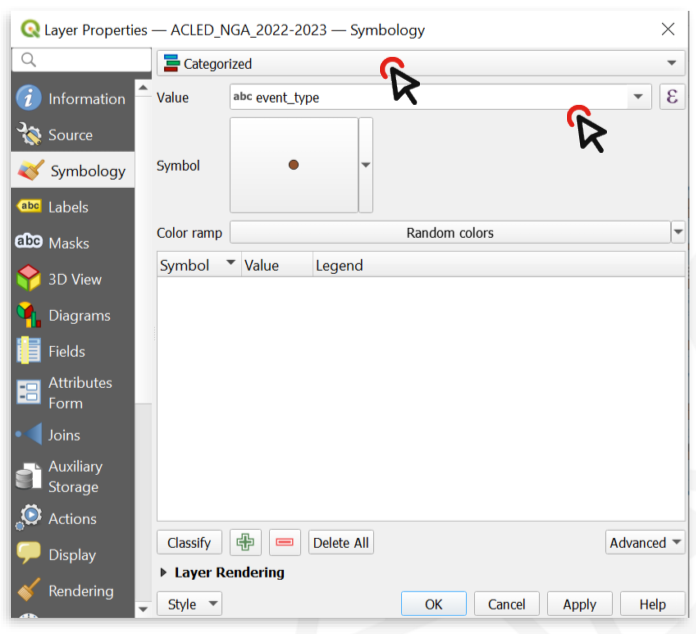

Fig. 23 Cambie el tipo de simbología a “categorizada” y elija el valor (variable) que desea visualizar

3. Ahora tenemos que elegir qué atributos queremos mostrar a través de la simbología. En este caso, podría ser el número de víctimas o el actor que perpetró el acto. Clasifiquemos las entidades por event_type

4. Haga clic en Classify para listar todos los valores únicos contenidos en el campo event_type (es decir, todos los posibles tipos de incidentes de seguridad registrados en nuestra tabla)

5. Ahora podemos cambiar el estilo de cada valor individual

6. Haga doble clic en el valor Explosions

7. En la parte inferior de la ventana Symbol selector, elija un símbolo para resaltar los puntos de explosión.

8. Haga clic en OK, luego en Apply para previsualizar el aspecto que tendrá la capa.

9. Haga clic en OK de nuevo.

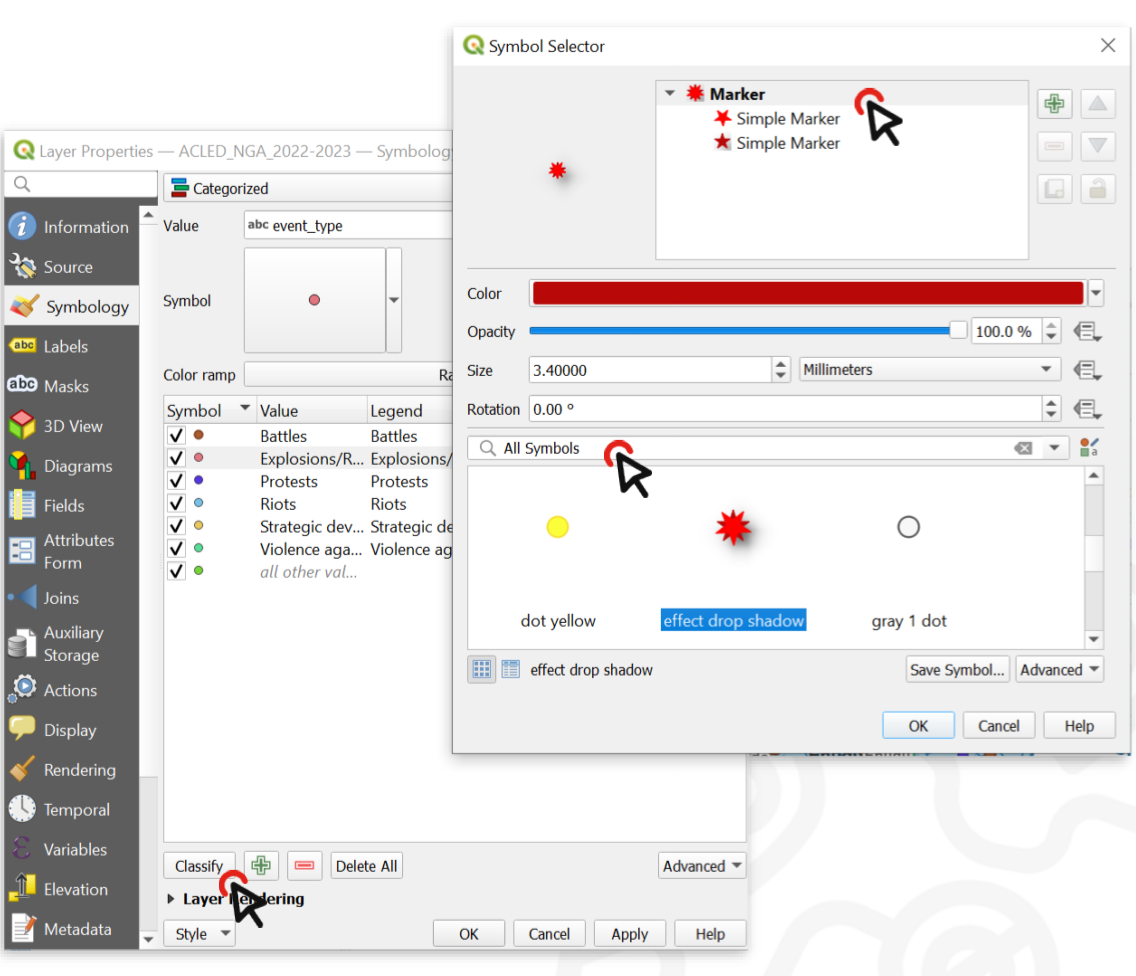

Fig. 24 Haciendo doble clic en los unique values de la lista clasificada, puede cambiar el símbolo de cada valor

Ahora tenemos un mapa de Nigeria en el que se pueden localizar las zonas más afectadas por las explosiones. En el mapa de abajo, también hemos añadido etiquetas de texto, que se explicarán más adelante.

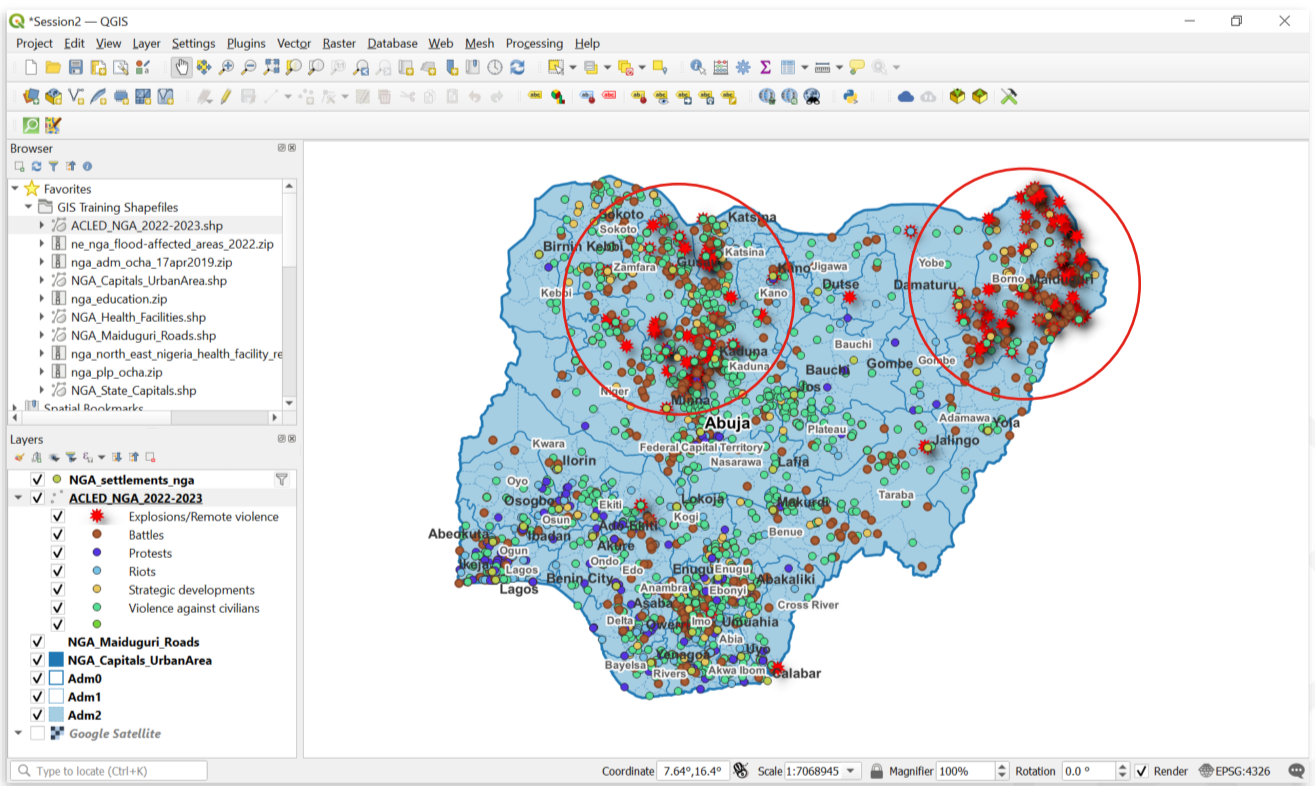

Fig. 25 Regiones afectadas por las explosiones en Nigeria

Datos de estilo basados en rangos variables (estilo “Graduado”)

Si una capa contiene valores numéricos que son continuos, pueden organizarse en intervalos. Estos intervalos pueden visualizarse en colores graduados. En este ejercicio, asignamos colores a los polígonos de Adm1 en función de la población total de cada Estado.

1. Descargue el archivo shapefile NGA_Adm1_Pop [link!!] y guárdelo en su carpeta shapefile

2. En QGIS, desactive las capas Adm1 y Adm2, dejando solo Adm0

3. Arrastre el shapefile NGA_Adm1_Pop a su mapa

4. Abra sus opciones Symbology y elija Graduated

5. Seleccione el valor que desea utilizar para asignar colores, en este caso, será Population

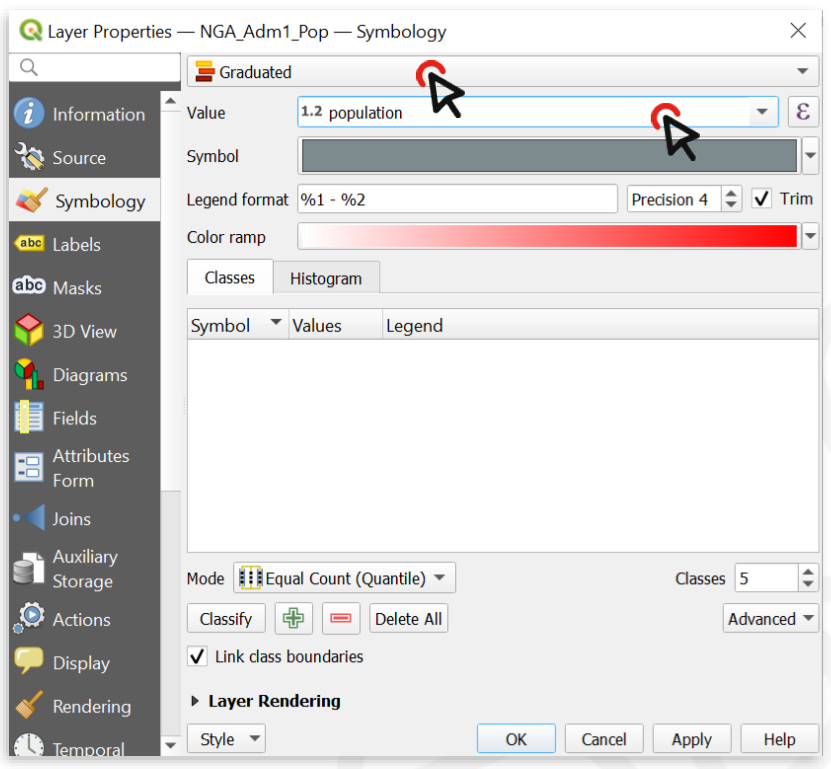

Fig. 26 Con rangos variables, seleccione Graduated symbology elija el atributo con valores continuos

6. Haga clic en Classify para listar todos los valores divididos en clases

7. Elija en cuántas clases desea dividir los datos - digamos 4

8. Por defecto, la rampa de color será roja. Sin embargo, el rojo no es el color adecuado para el recuento de población, ya que suele utilizarse para comunicar elementos negativos, como la inseguridad alimentaria o los casos de cólera.

9. Haga clic en la flecha junto a la rampa de color para elegir otra combinación de colores - digamos una rampa de color de blanco a azul

10. Haga clic en Apply para previsualizar el aspecto de su capa y, a continuación OK

Fig. 27 Puede clasificar los valores continuos en clases y asignarles una rampa de color

El siguiente mapa muestra los estados más poblados de Nigeria mediante una categorización graduada por colores. Este tipo de mapas se denominan mapas coropléticos.

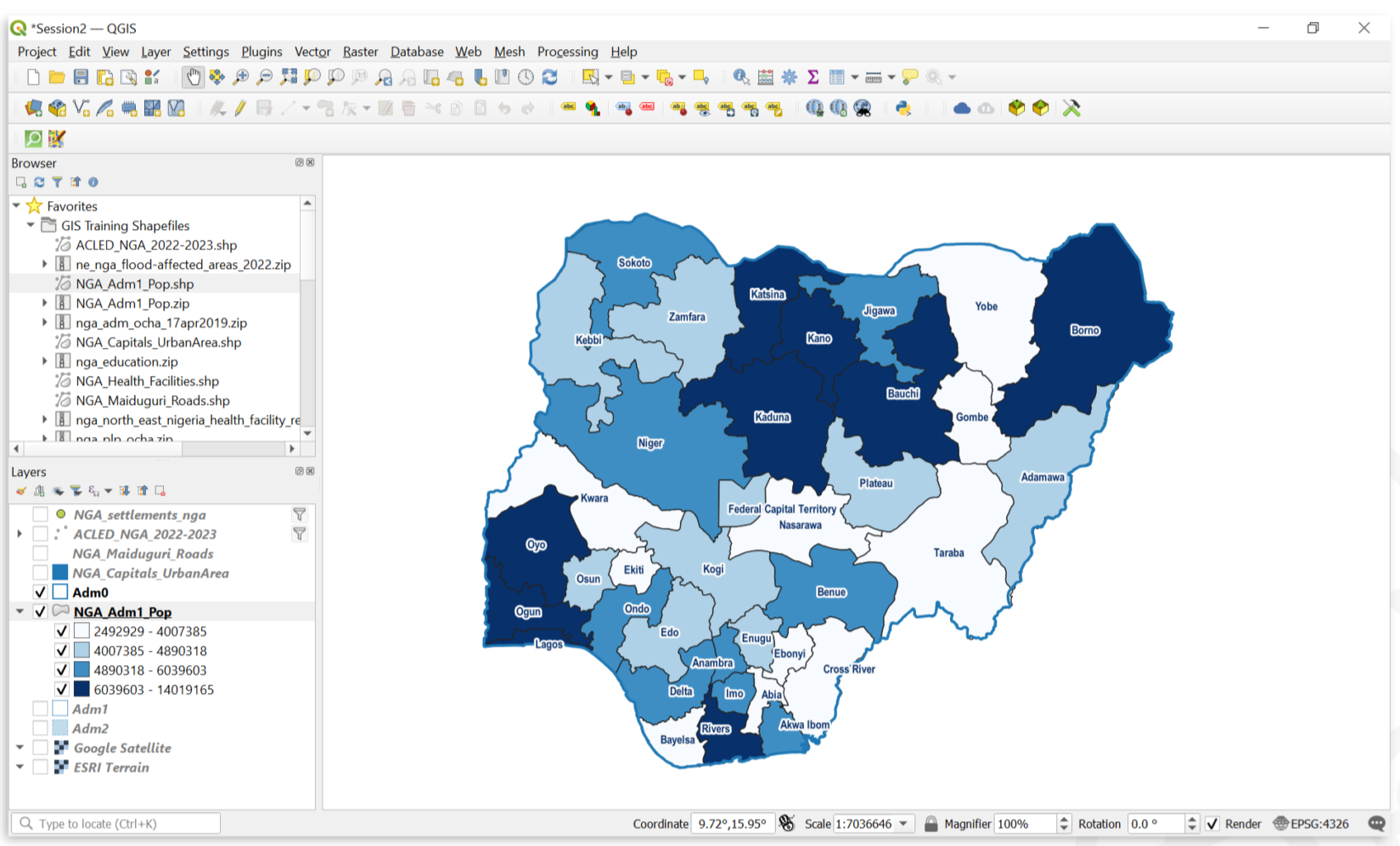

Fig. 28 Mapa de la población de los estados nigerianos

---

Etiquetas

Las etiquetas son textos que muestran información o valores de los datos. En QGIS, puede seleccionar Etiquetas individuales o Etiquetado basado en reglas. Para cada opción, se mostrará un atributo (value) en el mapa. Además, puede cambiar la fuente, el tamaño, el color y otras opciones de estilo.

Etiquetas simples

• Crea un único estilo de etiqueta para cada entidad de la capa. Puede seleccionar un atributo (valor) que se mostrará. Por ejemplo, el nombre de un asentamiento. Necesita saber qué atributo muestra la información que desea. Consulte la tabla de atributos del conjunto de datos para averiguarlo.

Etiquetado basado en reglas

• Cree reglas mediante expresiones para seleccionar con precisión las entidades que deben etiquetarse.

• Cada regla puede tener un formato de texto diferente

Note

Etiquetado

A veces las etiquetas pueden ocultar otros símbolos. En ese caso, puede ajustar la ubicación de las etiquetas en la pestaña Label o utilizar la herramienta Move a Label, Diagram, or Callout de la barra de herramientas Label

Por defecto, QGIS genera las etiquetas de manera que no se superpongan con otras etiquetas. Esto significa que no todas las etiquetas serán visibles si los datos son densos o se muestran muy cerca unos de otros. Puede optimizar la renderización en la opción de renderizado.

Añadir etiquetas a una capa

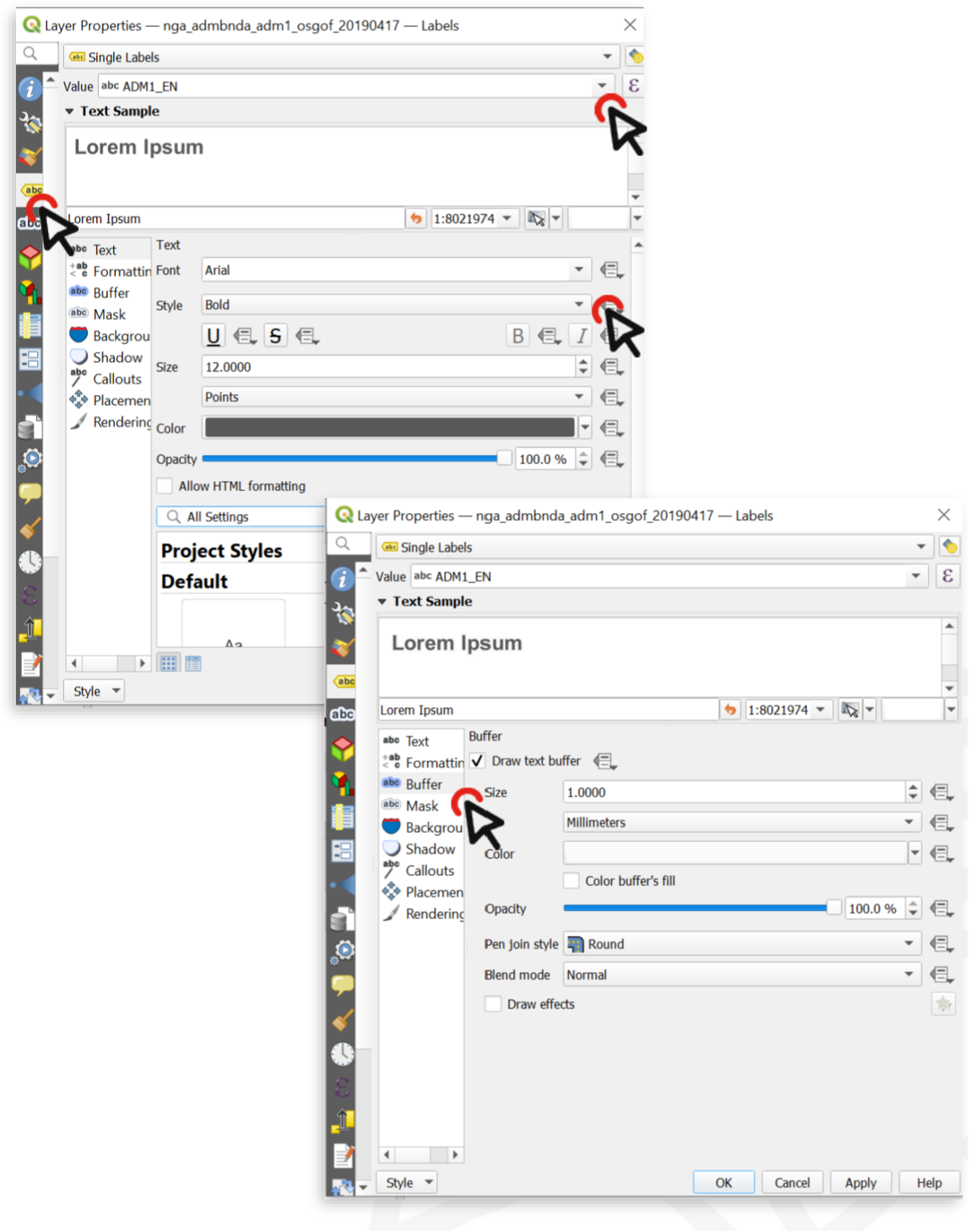

1. En el panel de estilo, haga clic en la pestaña Labels situada debajo de la pestaña Symbology.

2. Seleccione Single labels.

3. "Value" es donde se elige el atributo que se mostrará como etiqueta. Por ejemplo, *ADM1_EN* mostrará los nombres en inglés de los estados nigerianos para cada entidad del conjunto de datos.

4. Cambiemos la fuente: Abra el menú desplegable de fuentes y seleccione Arial. Cree el texto Bold en el menú desplegable Style. Cambie el color haciendo clic en Colour y cambie el Size a 8 pts

5. Añadamos un buffer blanco alrededor de la etiqueta. En la pestaña Labels, encontrará una lista con diferentes opciones para diseñar las etiquetas. Ahora, estamos en el menú Text. Seleccione Buffer y marque Draw text buffer la opción. Esto hará que las etiquetas se destaquen más en mapas oscuros o con mucha información.

6. Haga clic en Apply y OK.

Fig. 29 Configurar etiquetas en QGIS 30.30.2

Añadir diferentes estilos de etiqueta a la misma capa

A veces necesitará crear dos estilos de etiqueta diferentes para distintas entidades de una misma capa. En este ejemplo, crearemos un estilo de etiqueta para la Capital de país, y otro para las Capitales de Estado

1. Abra el panel de estilo de la capa "NGA_settlements_nga" y haga clic en la pestaña Labels

2. Seleccione Rule-based Labelling

3. Haga clic en el botón Add Rule de la parte inferior (el signo “+”) y cree la primera regla

4. Para Value, seleccione "NAME" (para que las etiquetas muestren el nombre de cada ciudad) y, a continuación, haga clic en "ε"-button junto a la barra Filter.

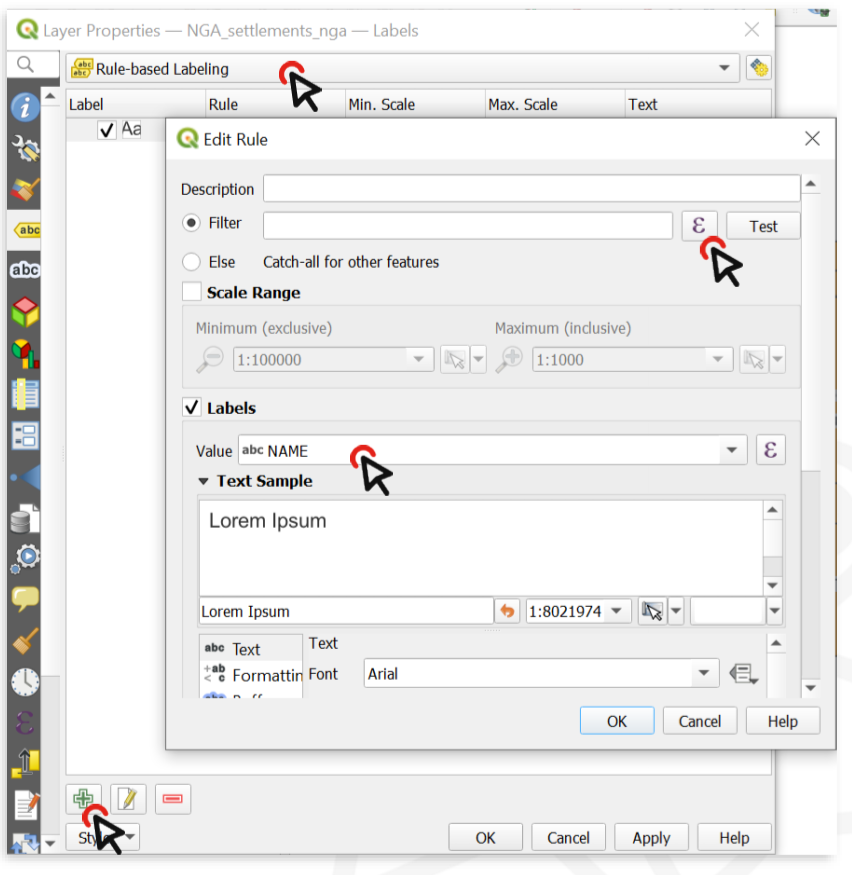

Fig. 30 Para añadir etiquetas basadas en reglas, debe introducir una expresión

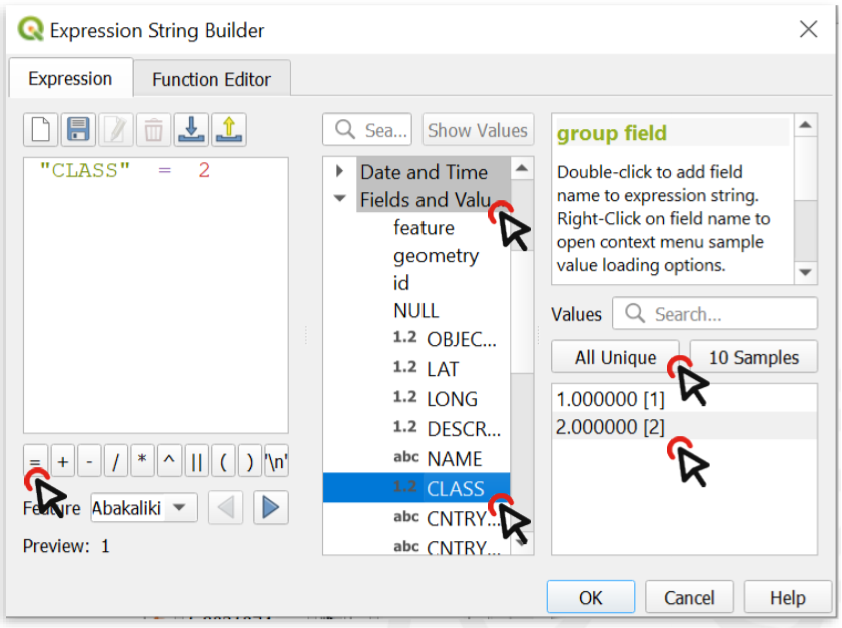

5. En la columna central, expanda Fields and Values para mostrar una lista de todos los campos de su capa y haga doble clic en "CLASS" para añadirlo al marco de expresión de la izquierda.

6. En la columna de la derecha, haga clic en All unique para listar todos los valores únicos contenidos en el campo Clase. En este conjunto de datos, "CLASS"=1 designa la capital, mientras que "CLASS"=2 designa otras ciudades importantes. Familiarícese con el conjunto de datos que tiene a su disposición para saber qué representan los distintos atributos.

7. Haga clic en el operador "=" y, a continuación, haga doble clic en value 1 (que en este caso representa la capital del país). Haga clic en OK.

8. Desplácese hacia abajo para cambiar el estilo de la etiqueta. Elija Arial, negrita, color negro, 12pt y añada un buffer blanco.

9. Repita los pasos 4 a 9, pero seleccione Value 2 (Capitales del Estado) y elija una etiqueta negra, negrita, 10pt, sin buffer.

10. Haga clic en Apply, el OK.

Fig. 31 El constructor de expresiones: Expresión (izquierda); módulos, operadores, campos y valores (centro); valores únicos (derecha)

Añadir etiquetas subrayadas

1. Configure las etiquetas siguiendo los mismos pasos que antes.

2. Para subrayar las etiquetas, haga clic en el botón de subrayado

Mover las etiquetas de forma independiente

A veces, la colocación de las etiquetas no es la ideal y puede obstaculizar la legibilidad del mapa. En este caso, puede mover las etiquetas de forma independiente.

1. En label toolbar, hay una opción para mover las etiquetas de forma independiente. Haga clic en él para activar la herramienta. (Nota: En algunos casos, es posible que la barra de herramientas de etiquetas no esté visible. En este caso, actívela accediendo a View>Toolbars> activate the Label toolbar)

2. Haga clic en la etiqueta que desee mover.

3. Se le pedirá que seleccione la clave primaria para la unión con el almacenamiento interno de datos. No es necesario cambiarlo (puede seleccionar el campo ID del conjunto de datos) y hacer clic en OK.

4. Vuelve a hacer clic en la etiqueta, ahora podrás moverla libremente.

Añadir etiquetas a las carreteras

Al trabajar con entidades lineales, las etiquetas se alinearán paralelas a la línea que representa el elemento.

---

Visualización de datos ráster

Asignación de un gradiente de color a datos ráster

Para asignar un gradiente de color a los datos ráster, es necesario:

1. Abra la página styling panel para la capa ráster

2. Navegue hasta el Symbology tab

3. Por defecto, el esquema de color se establece en gris banda única (si solo tiene una banda de color en el conjunto de datos). Haga clic en Singleband Gray y cambie a Singleband pseudocolour

4. Haga clic en la flecha situada a la derecha de la rampa de color. Aquí puedes elegir una rampa de color preestablecida

5. Puede modificar la rampa de color presionando en la rampa de color.

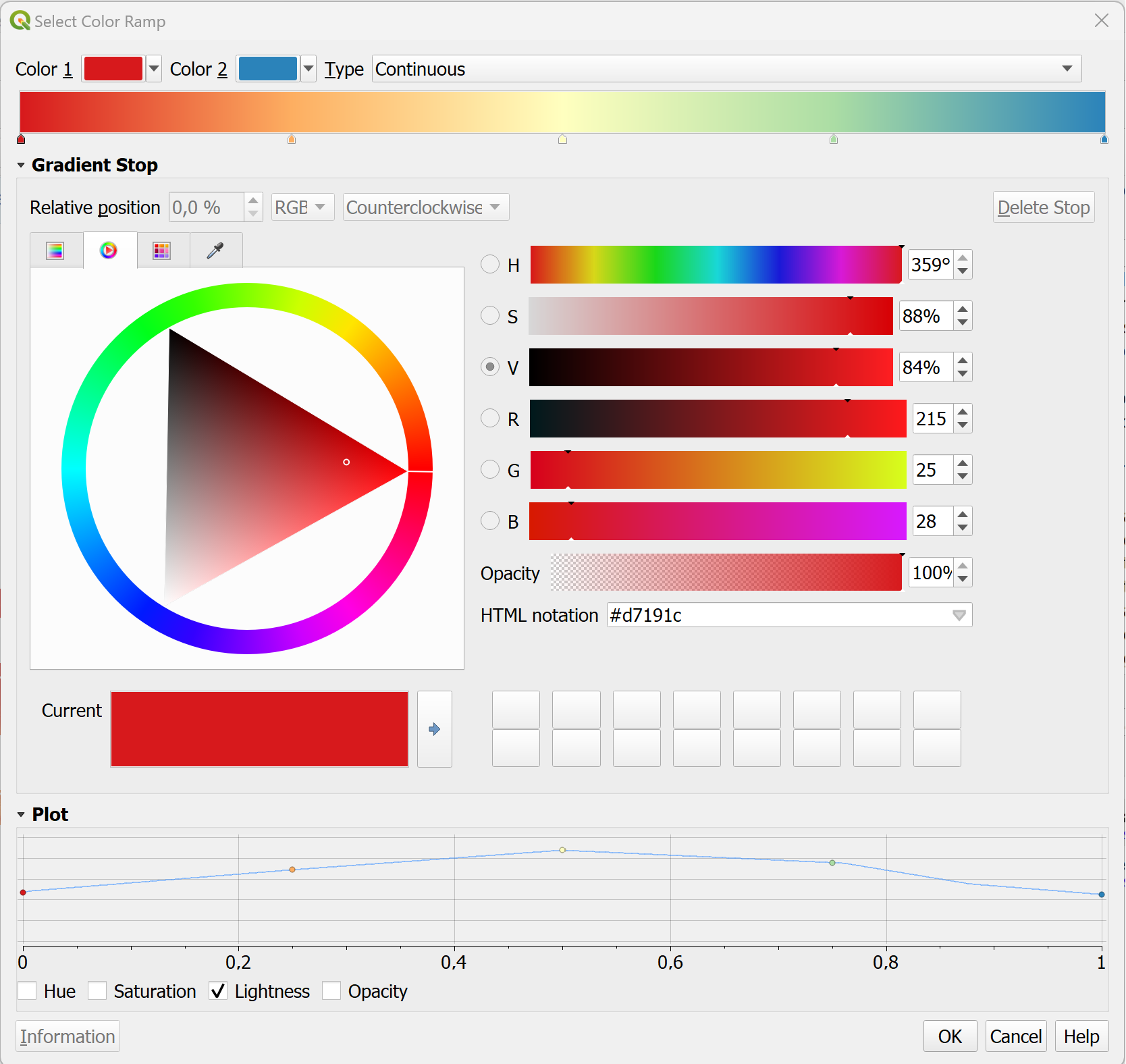

Fig. 32 Selector de rampa de color

En el selector de rampa de color, se puede ajustar cada paso de color. En la parte inferior, puede ver un gráfico para el Tono, Saturación, Luminosidad y Opacidad. Los tres últimos son especialmente útiles para ver cómo se traducirá la rampa de color. Los degradados de claro a oscuro son más fáciles de leer: Compruebe si el gráfico de la luminosidad tiene un trazado más o menos lineal.

Estilizar un modelo digital de elevación

Los conjuntos de datos de elevación se utilizan con frecuencia para comunicar el terreno en un mapa. Por defecto, un modelo de elevación se mostrará con una rampa de color gris. Sin embargo, si no necesita conocer la elevación en determinados puntos, puede optar por mostrar la sombra de la colina del terreno. El sombreado simulará la sombra del terreno como si estuviera expuesto a una fuente de luz. En este ejemplo, utilizaremos los datos ráster de elevación (.tiff) de Argelia de la plataforma Humanitarian Data Exchange (humdata.org) Para conseguirlo,

1. Abra la pestaña symbology

2. Haga clic en Render type y seleccione Hillshade. Tendrá la opción de seleccionar la dirección de la luz. Por convención, la fuente de luz se sitúa en el Noroeste, por lo que podemos mantener la configuración por defecto. En algunos casos con terreno accidentado, puede ser útil hacer la sombra de la colina Multidireccional.

3. La sombra de la colina será muy oscura y cubrirá la mayor parte del mapa. Tenemos que hacerla más clara…

Invertir la rampa de colores

En algunos casos, la rampa de colores debe invertirse para facilitar la lectura del mapa:

1. Haga clic en la flecha situada junto a la rampa de color para abrir el menú desplegable.

2. Haga clic en Invert Colour Ramp.

Exportación e importación de estilos

Guardar o exportar los ajustes de estilo

1. Abra el panel de estilo y haga clic en styles. Se abrirá un menú desplegable con la opción de exportar el estilo de la capa.

2. Como en este caso, el estilo es exactamente para ese conjunto de datos, puede dejar todas las casillas marcadas.

3. Selecciona una ubicación y un nombre para el estilismo. El estilo se guardará en un archivo .qml. Asegúrese de que se guarde en la misma carpeta que el conjunto de datos y asígnele el mismo nombre que al conjunto de datos correspondiente. De este modo, al cargar los datos en QGIS, el estilo se aplicará automáticamente.

Carga de un estilo en el proyecto de QGIS

1. Abra el gestor de estilos: Settings > Style manager

2. Haga clic en import/export y seleccione import items

3. Navegue hasta la carpeta donde está guardado el estilo y haga clic en importar.

4. El estilo debería estar ahora disponible como preajuste en el panel de estilos.

Note

También puede importar estilos directamente en el panel de estilos de una capa. Pero no se añadirá a su biblioteca de estilos a menos que lo guarde en ella.

Uso de los símbolos de la IFRC

Con el complemento “Plugin Resource Sharing”, puede instalar las bibliotecas de símbolos e iconos utilizadas por la Cruz Roja y la ONU, así como otros símbolos útiles.

1. Instale el “Plugin Resource Sharing” abriendo la ventana de instalación del complemento y buscándolo.

2. Una vez instalado, abra la interfaz del complemento haciendo clic en plugin > Plugin Resource Sharing

3. Búsqueda de paquetes por la Cruz Roja y la ONU

4. Instale los paquetes.

Ahora los símbolos deberían estar disponibles en el gestor de estilos en la carpeta SVG.

Tip

No deje de consultar los demás recursos disponibles en el complemento para compartir recursos y compruebe si le resultan útiles.

Uso de símbolos SVG

1. Abra el panel de estilo y las opciones de single marker.

2. En Symbol layer type, seleccione “SVG Marker”

3. Desplácese hasta el navegador SVG. Aquí encontrará todas las carpetas de sus bibliotecas SVG instaladas.

Añadir una biblioteca SVG externa u otras bibliotecas de estilo

Si tiene una biblioteca de símbolos SVG en una carpeta, puede añadirlos a su gestor de estilos.

1. Abra el gestor de estilos: setting > style manager

2. Haga clic en Import / Export y seleccione Import items

3. Navegue hasta la ubicación donde haya guardado la biblioteca o el estilo y seleccione el archivo (en la mayoría de los casos .qml pero el tipo de archivo también puede ser .xml)

4. Ahora puede seleccionar los símbolos que desea importar. En la mayoría de los casos, puede seleccionar todos los símbolos.

5. Haga clic en Import Los nuevos símbolos SVG están en su biblioteca SVG.
