Openrouteservice aufsetzen

Openrouteservice aufsetzen#

1. Basisumgebung einrichten#

Anforderungen#

  • Docker: Container-Plattform für die ORS-Installation

  • Docker Compose: Tool zur einfachen Verwaltung von Docker-Containern

  • cURL: Kommandozeilentool für HTTP-Anfragen

  • git: Versionskontrollsystem zum Klonen des Workshop-Repositories

  • Linux oder macOS: Betriebssysteme mit vollen Docker-Funktionen

  • Mindestens 4GB RAM: Für die Grapherstellung empfohlen

Repository klonen#

Wir beginnen damit, das Workshop-Repository zu klonen, welches alle benötigten Dateien enthält, einschließlich der Docker Compose-Konfiguration.

# Repository klonen
git clone https://github.com/GIScience/osm-transform-workshop-FOSSGIS-25.git
cd osm-transform-workshop-FOSSGIS-25

# Verzeichnisse für ORS-Dateien erstellen
mkdir -p ors-docker-latest/files ors-docker-historic/files

PBF-Datei herunterladen#

Für den ersten Teil dieser Anleitung arbeiten wir mit zwei PBF-Dateien: Münster und Detmold. Es können jederzeit andere PBF-Dateien von Geofabrik heruntergeladen werden: https://download.geofabrik.de

# Münster PBF-Datei herunterladen
curl -C - https://download.geofabrik.de/europe/germany/nordrhein-westfalen/muenster-regbez-latest.osm.pbf -o ors-docker-latest/files/muenster-regbez-latest.osm.pbf

# Detmold PBF-Datei herunterladen
curl -C - https://download.geofabrik.de/europe/germany/nordrhein-westfalen/detmold-regbez-latest.osm.pbf -o ors-docker-latest/files/detmold-regbez-latest.osm.pbf

Hinweis zu cURL-Optionen:

  • -C -: Ermöglicht das Fortsetzen eines unterbrochenen Downloads

  • -o: Bestimmt den Namen der Ausgabedatei

2. Docker Compose für Openrouteservice#

Das geklonte Repository enthält bereits eine vorkonfigurierte docker-compose.yml Datei im Hauptverzeichnis. Diese Datei definiert verschiedene Openrouteservice-Container mit unterschiedlichen Konfigurationen:

  1. ors-app: Basis-Konfiguration mit dem Auto-Profil und Münster-Daten

  2. ors-app-historic: Container mit historischen Münster-Daten von 2014

  3. ors-app-multi-profile: Container mit mehreren Profilen (Auto und Fahrrad)

  4. ors-app-multi-source: Container mit unterschiedlichen Datenquellen pro Profil

Sie können den Inhalt der Datei mit einem Texteditor inspizieren:

# Docker Compose-Datei anzeigen
cat docker-compose.yml

3. Openrouteservice mit Docker Compose starten#

Container mit Basis-Konfiguration starten (Auto-Profil mit Münster-Daten)#

Zunächst starten wir den Openrouteservice-Container mit der Basis-Konfiguration, die das Auto-Profil und Münster-Daten verwendet.

Der betreffende Dienst in der docker-compose.yml Datei ist ors-app und beinhaltet die folgende Konfiguration:

ors-app:
  image: openrouteservice/openrouteservice:latest
  container_name: ors-app
  user: "${UID:-1000}:${GID:-1000}"
  ports:
    - "8080:8082"
  volumes:
    - ./ors-docker-latest:/home/ors
  environment:
    - CONTAINER_LOG_LEVEL=INFO
    - XMS=1g
    - XMX=2g
    - REBUILD_GRAPHS=true
    - ORS_ENGINE_PROFILES_DRIVING_CAR_BUILD_SOURCE_FILE=/home/ors/files/muenster-regbez-latest.osm.pbf
    - ORS_ENGINE_PROFILES_DRIVING_CAR_ENABLED=true

Hinweis zu der Konfiguration:

  • image: Docker-Image für Openrouteservice

  • container_name: Name des Containers

  • user: Benutzer-ID und Gruppen-ID für den Container. 1000 ist der Standardwert für den ersten Benutzer auf den meisten Systemen und erlaubt den Zugriff auf die gemounteten Dateien des Containers.

  • ports: Portweiterleitung von Container-Port 8082 auf Host-Port 8080

  • volumes: Mount-Punkt für die Arbeitsumgebung des Containers

  • environment: Umgebungsvariablen für den Container, einschließlich der PBF-Datei und des Profils

    • REBUILD_GRAPHS: Erzwingt den Neuaufbau der Routing-Graphen

    • ORS_ENGINE_PROFILES_DRIVING_CAR_BUILD_SOURCE_FILE: Pfad zur Münster PBF-Datei

    • ORS_ENGINE_PROFILES_DRIVING_CAR_ENABLED: Aktiviert das Auto-Profil

    • XMS und XMX: Speichergröße für den Container

    • CONTAINER_LOG_LEVEL: Log-Level für den Container

# Container starten
docker-compose up -d ors-app

# Logs überwachen
docker-compose logs -f ors-app

API-Verfügbarkeit prüfen#

Nachdem der Container gestartet wurde, kann die API unter http://localhost:8080/ors erreicht werden.

# Health-Endpunkt prüfen
curl http://localhost:8080/ors/v2/health

# Verfügbare Profile überprüfen
curl http://localhost:8080/ors/v2/status

4. Openrouteservice mit mehreren Profilen#

Um den Openrouteservice mit mehreren Profilen zu starten, bearbeiten Sie die docker-compose.yml Datei und entfernen Sie die Kommentarzeichen vor dem ors-app-multi-profile-Service. Dieser Service beinhaltet die folgende Konfiguration:

ors-app-multi-profile:
  image: openrouteservice/openrouteservice:latest
  container_name: ors-app-multi-profile
  user: "${UID:-1000}:${GID:-1000}"
  ports:
    - "8081:8082"
  volumes:
    - ./ors-docker-latest:/home/ors
  environment:
    - CONTAINER_LOG_LEVEL=INFO
    - XMS=1g
    - XMX=2g
    - REBUILD_GRAPHS=true
    - ORS_ENGINE_PROFILE_DEFAULT_BUILD_SOURCE_FILE=/home/ors/files/muenster-regbez-latest.osm.pbf
    - ORS_ENGINE_PROFILES_DRIVING_CAR_ENABLED=true
    - ORS_ENGINE_PROFILES_CYCLING_REGULAR_ENABLED=true

Hinweis zu der Konfiguration: Siehe vorherigen Abschnitt für die generellen Informationen zur Konfiguration.

  • ORS_ENGINE_PROFILE_DEFAULT_BUILD_SOURCE_FILE: Pfad zur Münster PBF-Datei

  • ORS_ENGINE_PROFILES_DRIVING_CAR_ENABLED: Aktiviert das Auto-Profil

  • ORS_ENGINE_PROFILES_CYCLING_REGULAR_ENABLED: Aktiviert das Fahrrad-Profil

# Bearbeiten Sie die docker-compose.yml und aktivieren Sie den multi-profile Service
# Stoppen Sie bestehende Services
docker-compose down

# Starten Sie den Service mit mehreren Profilen
docker-compose up -d ors-app-multi-profile

# Logs überwachen
docker-compose logs -f ors-app-multi-profile

Die API ist unter http://localhost:8081/ors erreichbar und kann über die selben health- und status-Endpunkte wie zuvor überprüft werden.

5. Openrouteservice mit unterschiedlichen PBF-Dateien pro Profil (Münster und Detmold)#

Um den Openrouteservice mit unterschiedlichen PBF-Dateien pro Profil zu starten, aktivieren Sie den ors-app-multi-source-Service in der docker-compose.yml. Dieser Service beinhaltet die folgende Konfiguration:

ors-app-multi-source:
  image: openrouteservice/openrouteservice:latest
  container_name: ors-app-multi-source
  user: "${UID:-1000}:${GID:-1000}"
  ports:
    - "8082:8082"
  volumes:
    - ./ors-docker-latest:/home/ors
  environment:
    - CONTAINER_LOG_LEVEL=INFO
    - XMS=1g
    - XMX=2g
    - REBUILD_GRAPHS=true
    - ORS_ENGINE_PROFILE_DEFAULT_BUILD_SOURCE_FILE=/home/ors/files/muenster-regbez-latest.osm.pbf
    - ORS_ENGINE_PROFILES_DRIVING_CAR_ENABLED=true
    - ORS_ENGINE_PROFILES_CYCLING_REGULAR_ENABLED=true
    - ORS_ENGINE_PROFILES_CYCLING_REGULAR_BUILD_SOURCE_FILE=/home/ors/files/detmold-regbez-latest.osm.pbf

Hinweis zu der Konfiguration: Siehe vorherigen Abschnitt für die generellen Informationen zur Konfiguration.

  • ORS_ENGINE_PROFILE_DEFAULT_BUILD_SOURCE_FILE: Pfad zur Münster PBF-Datei

  • ORS_ENGINE_PROFILES_DRIVING_CAR_ENABLED: Aktiviert das Auto-Profil

  • ORS_ENGINE_PROFILES_CYCLING_REGULAR_ENABLED: Aktiviert das Fahrrad-Profil

  • ORS_ENGINE_PROFILES_CYCLING_REGULAR_BUILD_SOURCE_FILE: Pfad zur Detmold PBF-Datei

# Bearbeiten Sie die docker-compose.yml und aktivieren Sie den multi-source Service
# Stoppen Sie bestehende Services
docker-compose down

# Starten Sie den Service mit unterschiedlichen Datenquellen pro Profil
docker-compose up -d ors-app-multi-source

# Logs überwachen
docker-compose logs -f ors-app-multi-source

Die API ist dann unter http://localhost:8082/ors für beide Profile erreichbar und kann über die selben health- und status-Endpunkte wie zuvor überprüft werden.

6. Openrouteservice mit historischen PBF-Dateien#

Limitationen: Um die historischen Daten zu visualisieren, können wir QGIS und das ORS-Tools-Plugin verwenden. Das ORS-Tools-Plugin ermöglicht es, die Funktionalitäten von Openrouteservice in QGIS zu nutzen und zu verarbeiten. Die derzeitige Version erlaubt es noch nicht, andere als die Standardprofile zu verwenden (z.B. car-historic), aber wir können mit einem Workaround die historischen Daten visualisieren.

1. Container Setup mit Münster und historischem Münster PBF-Dateien#

Historische PBF-Dateien herunterladen#

Im folgenden Abschnitt werden wir einen Openrouteservice-Container mit historischen PBF-Dateien starten.

Zunächst schauen wir uns auf der Geofabrik-Website die verfügbaren PBF-Dateien an: https://download.geofabrik.de/europe/germany/nordrhein-westfalen/muenster-regbez.html. Dort finden wir unter anderem historische PBF-Dateien, die wir für unsere Zwecke verwenden können.

Um zu der Übersicht mit den historischen PBF-Dateien zu gelangen, klicken wir auf den Link “raw directory index”.

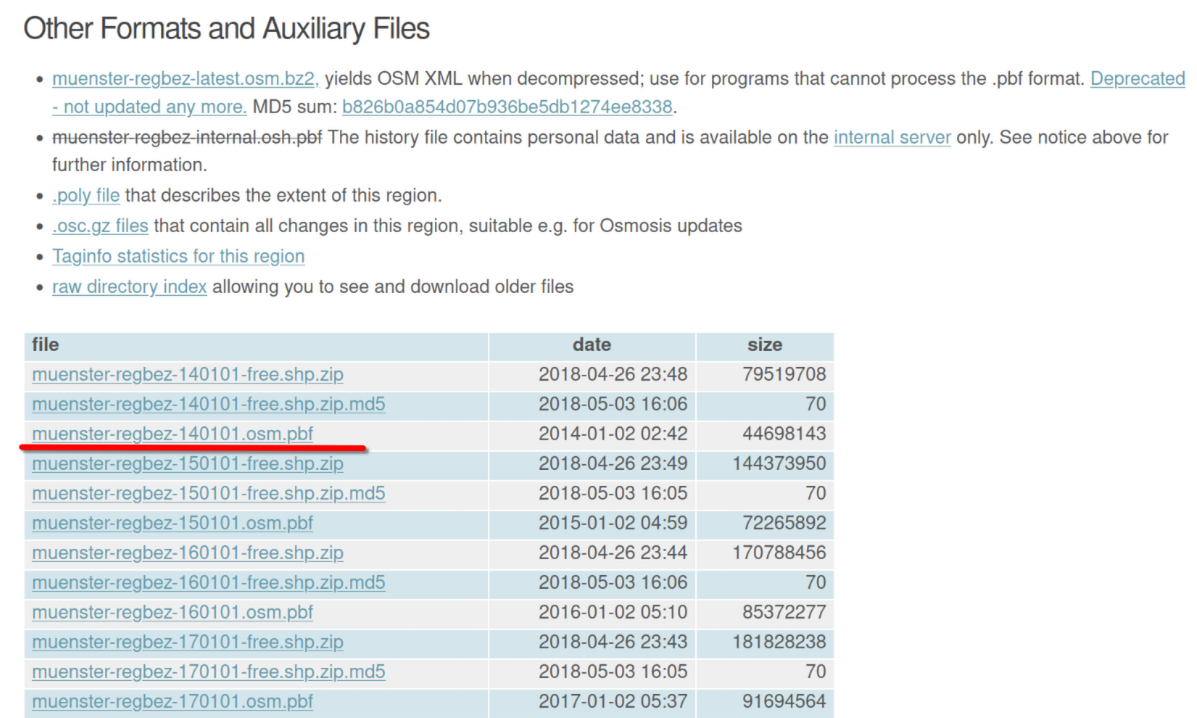

Dort wählen wir die älteste verfügbare PBF-Datei vom 02.01.2014 aus: muenster-regbez-140101.osm.pbf. Historische PBF-Datei

# Ordnerstruktur für historische Daten erstellen
mkdir -p ors-docker-historic/files

# Historische Münster PBF-Datei herunterladen
curl -C - https://download.geofabrik.de/europe/germany/nordrhein-westfalen/muenster-regbez-140101.osm.pbf -o ors-docker-historic/files/muenster-regbez-140101.osm.pbf

Starten der beiden Openrouteservice-Container#

Mit Docker Compose können wir zwei Container gleichzeitig starten - einen mit aktuellen und einen mit historischen Daten. Dafür müssen wir die docker-compose.yml Datei anpassen und die entsprechenden Dienste ors-app und ors-app-historic einkommentiert werden.

Der Inhalt der Datei sollte wie folgt aussehen:

ors-app:
  image: openrouteservice/openrouteservice:latest
  container_name: ors-app
  user: "${UID:-1000}:${GID:-1000}"
  ports:
    - "8080:8082"
  volumes:
    - ./ors-docker-latest:/home/ors
  environment:
    - CONTAINER_LOG_LEVEL=INFO
    - XMS=1g
    - XMX=2g
    - REBUILD_GRAPHS=true
    - ORS_ENGINE_PROFILES_DRIVING_CAR_BUILD_SOURCE_FILE=/home/ors/files/muenster-regbez-latest.osm.pbf
    - ORS_ENGINE_PROFILES_DRIVING_CAR_ENABLED=true

ors-app-historic:
  image: openrouteservice/openrouteservice:latest
  container_name: ors-app-historic
  user: "${UID:-1000}:${GID:-1000}"
  ports:
    - "8083:8082"
  volumes:
    - ./ors-docker-historic:/home/ors
  environment:
    - CONTAINER_LOG_LEVEL=INFO
    - XMS=1g
    - XMX=2g
    - REBUILD_GRAPHS=true
    - ORS_ENGINE_PROFILES_DRIVING_CAR_BUILD_SOURCE_FILE=/home/ors/files/muenster-regbez-140101.osm.pbf
    - ORS_ENGINE_PROFILES_DRIVING_CAR_ENABLED=true

Hinweis zu der Konfiguration: Die Konfiguration ist im Wesentlichen die gleiche wie zuvor, mit dem Unterschied, dass wir einen zweiten Container mit historischen Daten starten.

# Services starten
docker-compose up -d ors-app ors-app-historic

# Logs überwachen
docker-compose logs -f

Die Services sind unter folgenden URLs erreichbar:

  • Aktuelle Daten: http://localhost:8080/ors

  • Historische Daten: http://localhost:8083/ors

Nun können wir die Verfügbarkeit prüfen:

# Aktuelle API prüfen
curl http://localhost:8080/ors/v2/health

# Historische API prüfen
curl http://localhost:8083/ors/v2/health

2. Visualisierung historischer Daten in QGIS#

Wir haben zwei Openrouteservice-Container gestartet, die jeweils auf Port 8080 und 8083 erreichbar sind und unterschiedliche PBF-Dateien verwenden. Nun können wir damit beginnen die historischen und aktuellen Daten in QGIS zu visualisieren und miteinander zu vergleichen.

ORS-Tools-Plugin installieren#

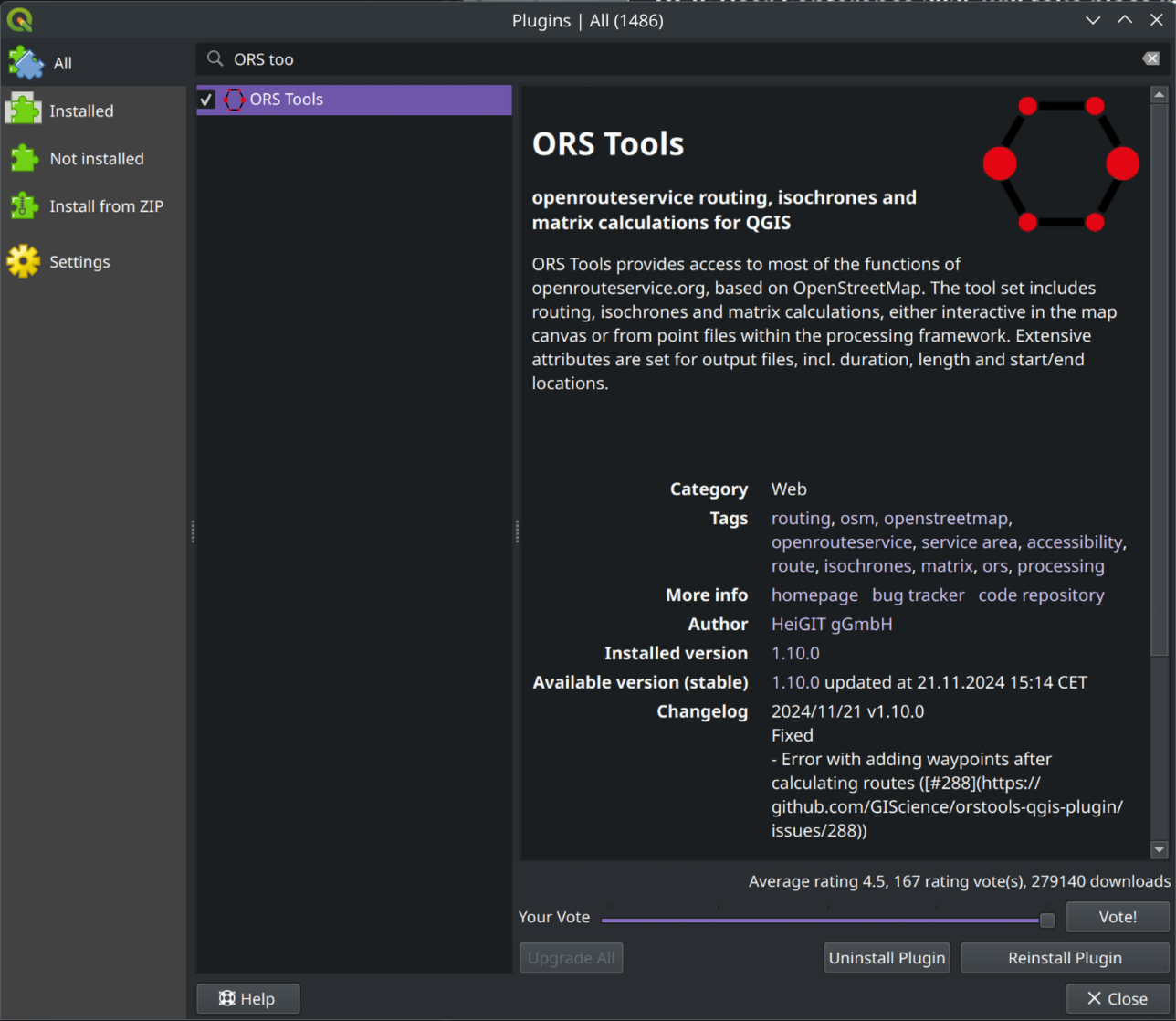

Zunächst installieren wir das ORS-Tools-Plugin in QGIS. Dazu öffnen wir QGIS und installieren die Erweiterung:

ORS-Tools-Plugin installieren

Lokale Openrouteservice-Instanz konfigurieren#

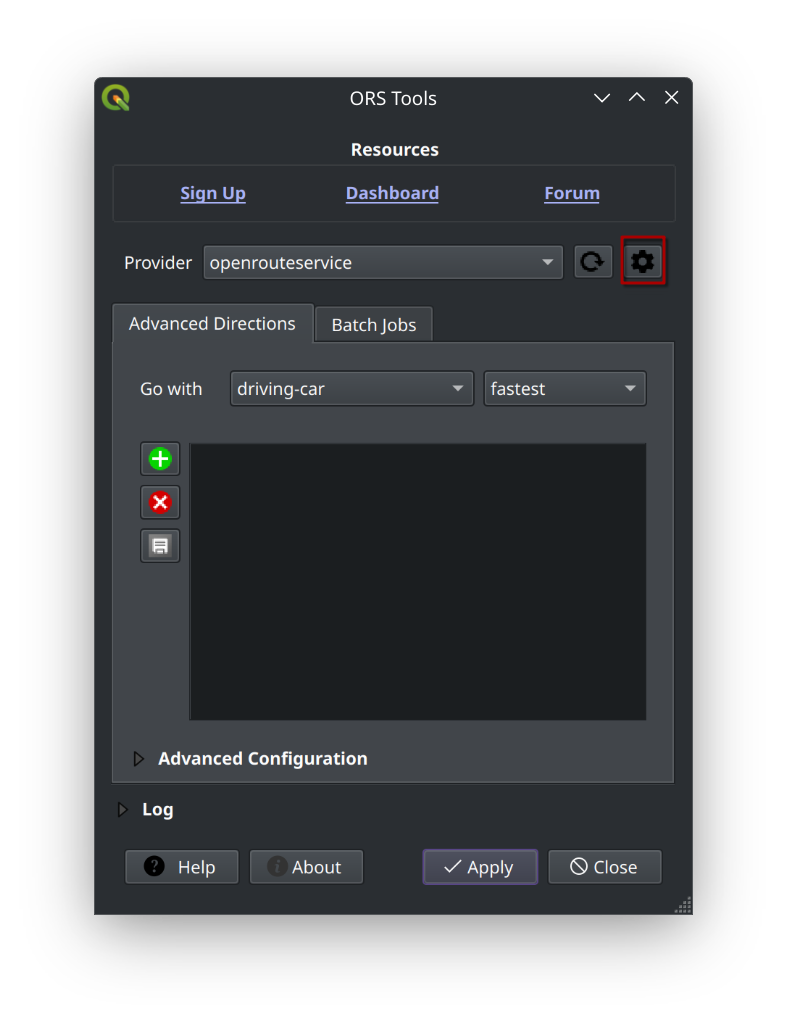

Anschließend konfigurieren wir das ORS-Tools-Plugin, um die lokale Openrouteservice-Instanz zu verwenden. Dazu öffnen wir die Einstellungen des Plugins und wählen die Provider-Option aus. ORS-Tools-Plugin konfigurieren Dort fügen wir eine neue Konfiguration hinzu und geben die URLs der lokalen Openrouteservice-Instanz an.

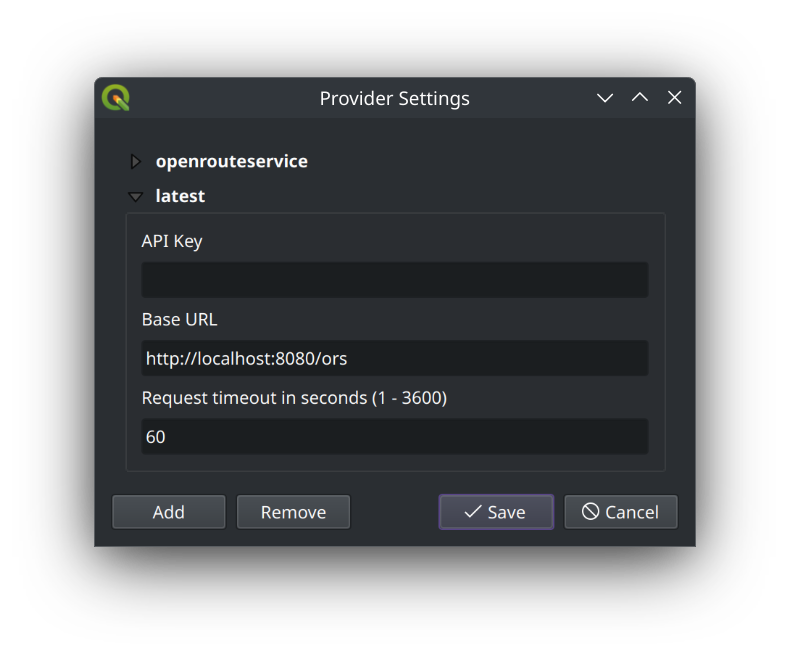

Zunächst konfigurieren wir die Openrouteservice-Instanz mit dem aktuellen Münster PBF-File: Dabei achten wir darauf, dass die URL wie folgt lautet: http://localhost:8080/ors. ORS-Tools-Plugin konfigurieren

Danach konfigurieren wir die Openrouteservice-Instanz mit dem historischen Münster PBF-File. Dabei achten wir darauf, dass die URL wie folgt lautet: http://localhost:8083/ors. ORS-Tools-Plugin konfigurieren

Bei beiden Konfigurationen wird das Feld API Key leer gelassen, da wir uns mit eigenen Instanzen nicht authentifizieren müssen.

Exportieren und Visualisieren der Routing-Graphen#

Wir können nun mit dem ORS-Tools-Plugin die lokalen Openrouteservice-Instanzen verwenden. Zur besseren Veranschaulichung werden wir die Routing-Graphen exportieren und in QGIS visualisieren.

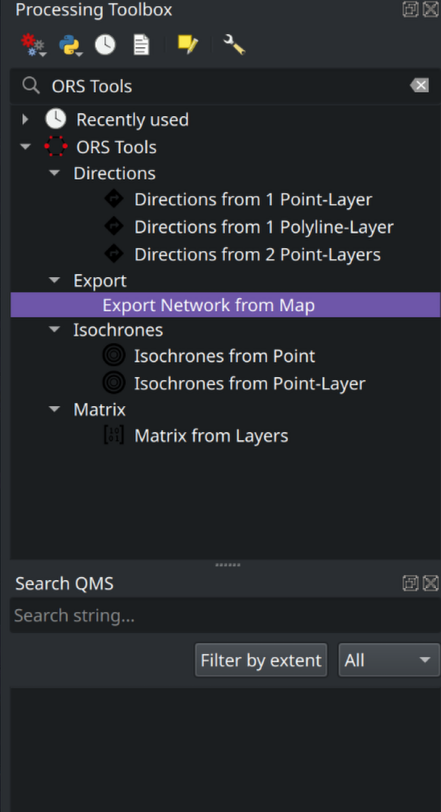

Zunächst wählen wir in der Processing Toolbox ⇾ Export Network from Map.

Export Network from Map

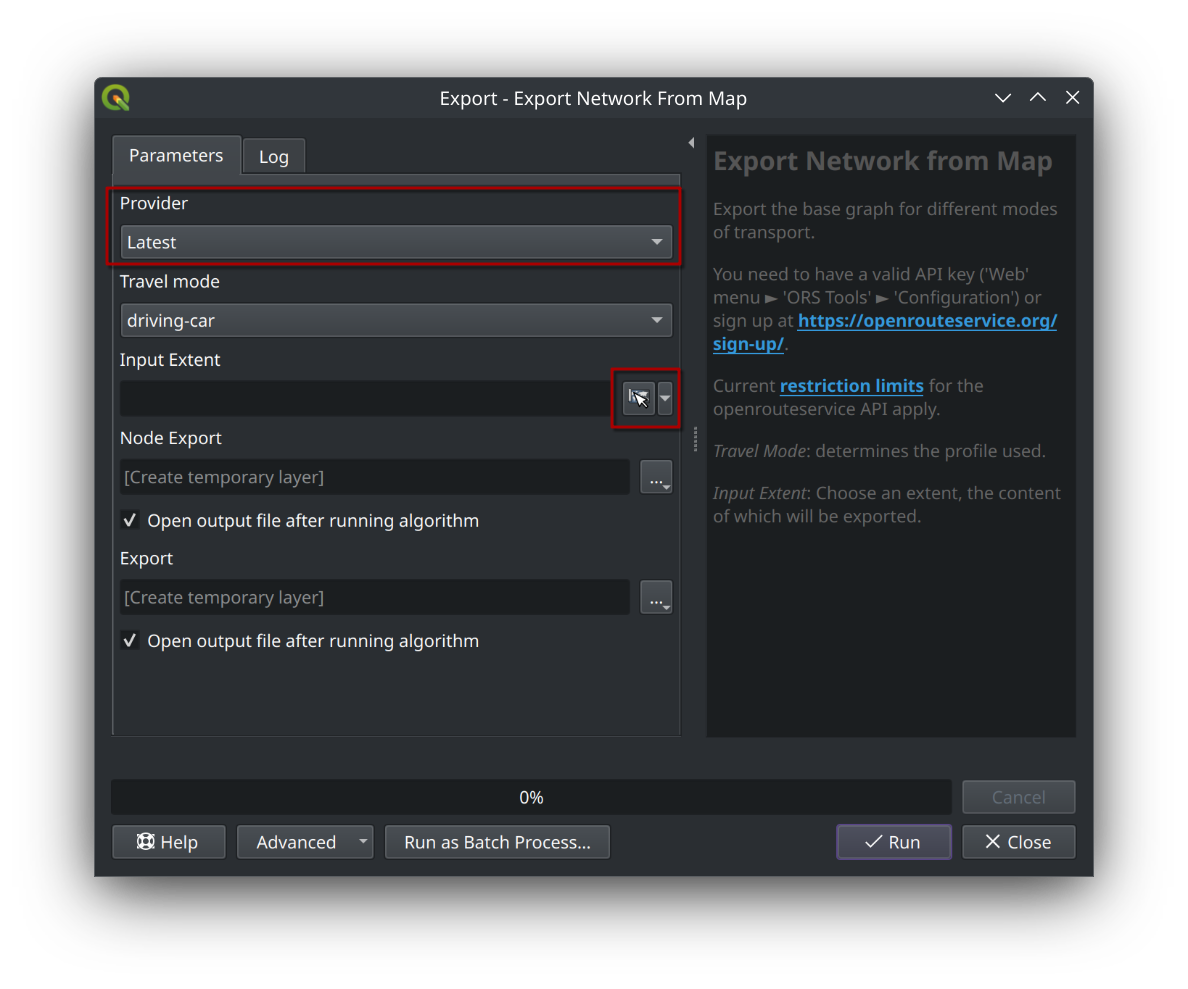

Dort wählen wir die gewünschte Openrouteservice-Instanz (latest) und das Profil (driving-car) aus, für das wir den Routing-Graphen exportieren möchten.

Export Network from Map

Mit der Bestätigung auf Run wird der Routing-Graph exportiert und in QGIS geladen.

Dies machen wir auch für die historische Openrouteservice-Instanz, in dem wir die entsprechenden Einstellungen vornehmen und oldest als Provider auswählen. Mit erneuter Bestätigung auf Run wird der “alte” Routing-Graph exportiert und in QGIS geladen.

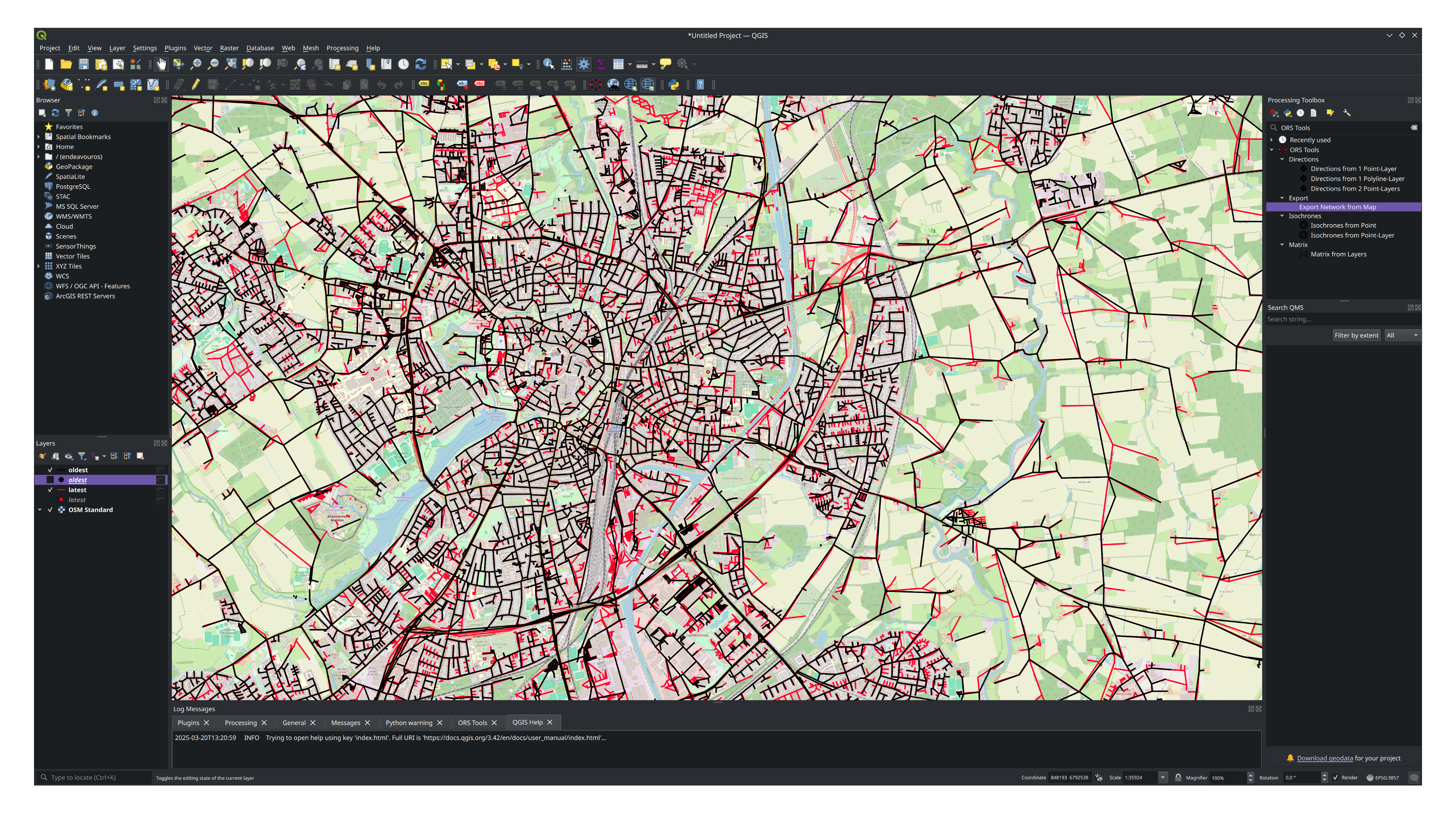

Durch unterschiedliches Styling ist es nun möglich, die historischen und aktuellen Daten miteinander zu vergleichen.

Historische und aktuelle Daten in QGIS

7. Aufräumen und Ressourcen freigeben#

Nach Abschluss des Workshops sollten Sie die Docker-Container stoppen und entfernen sowie nicht mehr benötigte Dateien löschen, um Speicherplatz freizugeben.

Container stoppen und entfernen#

# Alle Container stoppen und entfernen
docker-compose down

# Überprüfen, ob Container entfernt wurden
docker ps -a | grep ors-app

Dateien und Verzeichnisse aufräumen#

Die heruntergeladenen PBF-Dateien und erstellten Graphen können je nach Region mehrere Gigabyte Speicherplatz belegen.

# Größe der ORS-Verzeichnisse anzeigen
du -sh ./ors-docker-*

# Optionaler Schritt: Verzeichnisse löschen, wenn nicht mehr benötigt
rm -rf ./ors-docker-latest ./ors-docker-historic
rm -f docker-compose.yml

8. Zusammenfassung#

Wir haben in diesem Tutorial gelernt, wie sich Openrouteservice-Container mit unterschiedlichen PBF-Dateien und Profilen starten lassen. Dabei haben wir uns auf die Konfiguration von Profilen für Autofahrer und Radfahrer konzentriert. Zudem haben wir gelernt, wie historische PBF-Dateien verwendet und mit QGIS visualisiert werden können. Zum wurde gezeigt, wie die Docker-Container aufgeräumt und nicht mehr benötigte Dateien gelöscht werden können.
